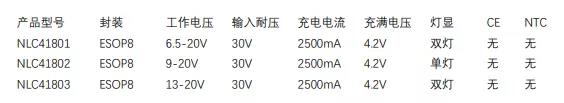

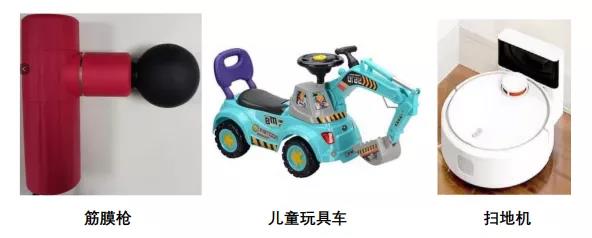

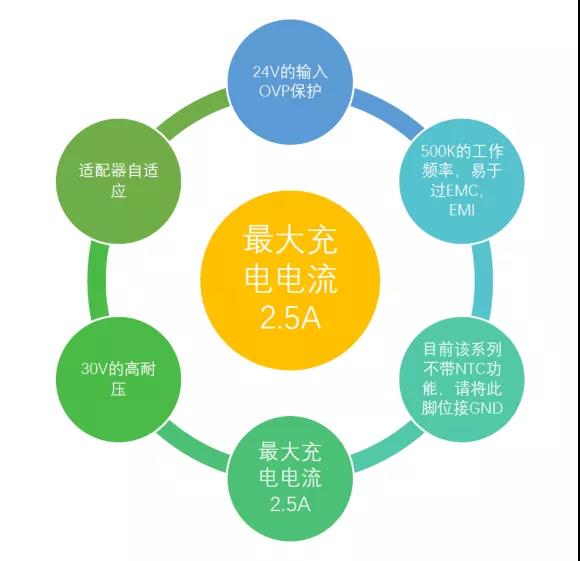

上一篇咱們講到單節鋰電池開關型充電的應用解決方案,今天咱們來聊下多節鋰電池的充電應用方案,多節鋰電池的應用現在越來越廣泛,如兒童車, 掃地機,筋膜槍等大部分馬達驅動類場合,本篇文章主要是描述了1-3節鋰電池降壓型充電NLC41801/NLC41802/NLC41803系列。最大充電電流 2.5A,高達 30V 耐壓的 1-3 節鋰電池充電芯片NLC41801,NLC41802,NLC41803 分別是針對 1,2,3 節鋰電池的降壓型開關式充電應用,充電電流高達 2.5A,24V 的輸入 OVP 保護。該芯片采用同步整流 BUCK 結構,CC/CV 模式充電,涓流充電。此系列產品腳位兼容度很高,僅 4 號 PIN 腳位有所差異,便于客戶的 layout。此系列產品輸入端是寬電壓輸入,適用于目前 PD3.0 協議的 9V,12V,20V 的適配器輸入,輸入輸出的耐壓都高達 30V,尤其適用于帶有馬達驅動類的產品,且能滿足大容量電池的充電,有效減少充電時間,且效率高達93%,芯片工作溫度較低,但需注意此系列目前無 NTC 功能,實際使用過程中,需將此 PIN 接到 GND。

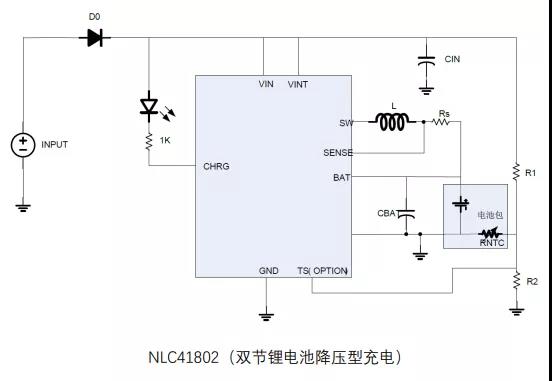

NLC41802以上就是本期的全部?jī)?nèi)容了,本篇文章主要是講了NLC4180X系列的產品, 附件會提供PCB文件,有興趣的小伙伴可以咨詢我司的銷售人員和工程人員! 下一個系列咱們?cè)倭牧?節鋰電池升壓型開關式充電,敬請期待!
