上一篇咱們講到單節鋰電池的線性充電的應用解決方案，線性充電主要還是針對于中小型容量的電池，例如 1 節 2200mAh 的 18650 電池。但是有些場合如大容量（10000mAh）移動電源，大功率音箱等，為了節省充電時間，像普通的 1A 的線性充電已經滿足不了客戶需求，因此引出咱們的第二個系列，單節大容量鋰電池的開關式充電。
內容

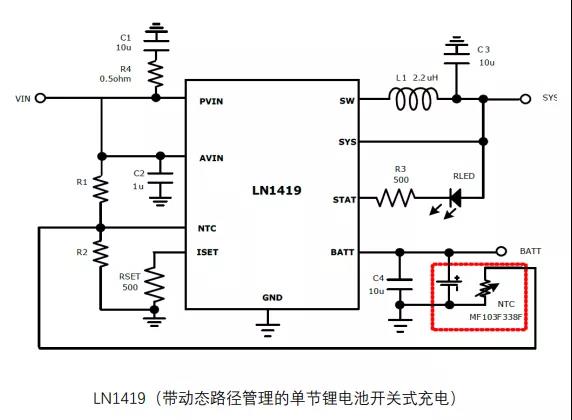

最大充電電流 2.5A，帶動態路徑管理的單節鋰電池開關式充電

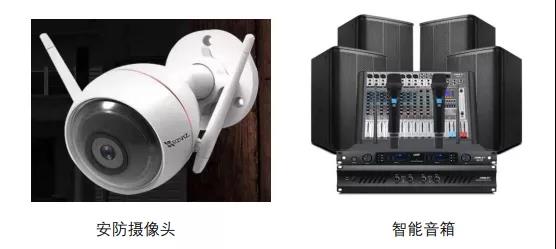

應用場景
LN14XX 系列

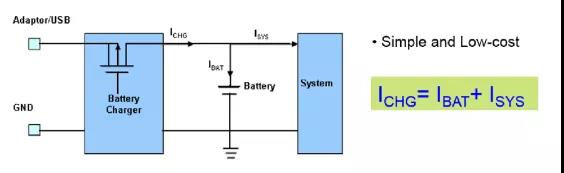

傳統不帶路徑管理的電路如下：
針對于這些問題，咱們提出了路徑管理的概念，電源路徑管理將系統的電壓調節到稍微高于電池電壓的水平，但是不會下降到低于 3.6V 最小系統電壓。借助于這個特性，即使在電池電量完全耗盡或者電池被拆除時，系統也能保持運行。當達到輸入電壓限值時，電源路徑管理自動將充電電流減小，優先給系統供電，多余的輸入能量給鋰電池充電。隨著系統負載持續增加，當輸入功率不能滿足系統供電的時候，電池通過路徑MOS和輸入一起給系統放電。
當 VIN=0V 時，VBAT 與 VSYS 之間是集成 70 毫歐功率管的 BUCK 結構

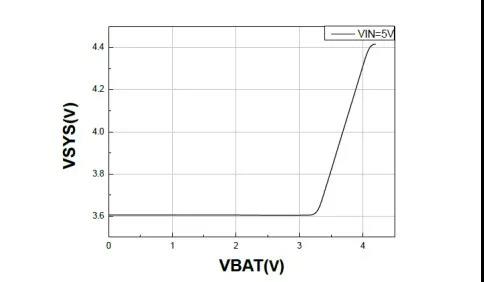

當 VIN=5V 時，VBAT 與 VSYS 的電壓曲線如下：

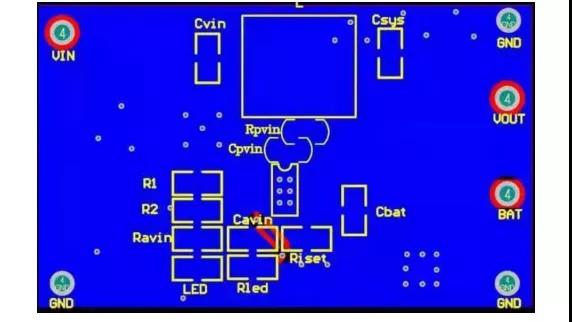

Ravin 輸入較穩定的情況下，可以不用，輸入不穩定的情況下，建議加個1 歐姆左右的電阻，吸收高頻信號。
