TWS是英文 True Wireless Stereo（真正無線立體聲）的縮寫，TWS技術基于藍牙芯片技術的發展，可以使耳機擺脫線路的“束縛”，實現真正的無線互聯！TWS耳機正受到越來越多人的青睞，它具有以下優勢：
真正無線結構，完全摒棄有線煩惱，更自由移動 使用方式可獨享或共享，也可作為兩臺機器使用

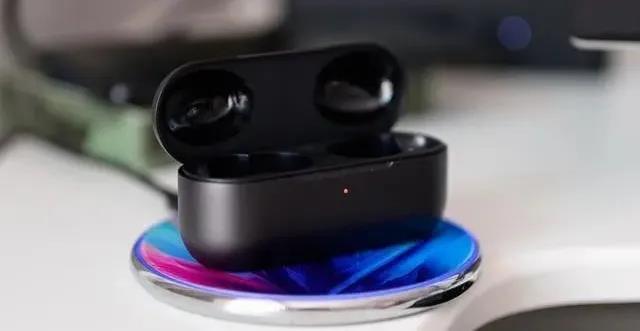

作為TWS耳機伴侶，用作收納及充電的耳機倉必不可少，用戶可隨時隨地將耳機放入倉內，給耳機補充電能，延長續航時間。隨著無線充電技術的普及，支持無線充電功能的TWS耳機倉應運而生。其內置無線充電接收模組，能夠放在無線充電器上進行充電，實現無線藍牙+無線充電的"真無線"功能，給用戶帶來更好體驗。
南麟電子一直關注并精研TWS藍牙耳機市場，并與各方案商配合電源方案。為了滿足終端需求，公司近期推出一款支持Qi協議的無線充電TWS耳機倉方案，備受市場關注。

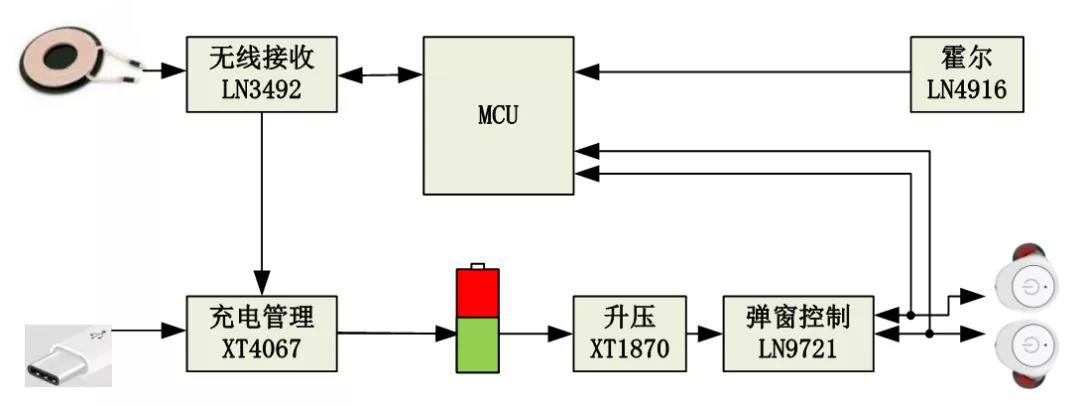

該TWS耳機倉系統框圖如下：
南麟TWS耳機倉方案有如下特點：
支持5W無線充電和外部Type-C充電
支持WPS無線充電聯盟Qi通信協議
超低待機功耗
支持彈窗功能
BOM簡單，性價比高
南麟TWS耳機倉方案中關鍵物料介紹：
?充電管理芯片 XT4067
超低消耗電流：輸入端待機功耗20uA，BAT端待機功耗小于0. 1uA
可編程電流設置，可支持10mA~1000mA充電
7V OVP保護，12V工藝耐壓
DFN2020-8L封裝
?無線接收模塊的BUCK芯片 LN3492
1M工作頻率，支持小電感，小電容，降低BOM成本
20V OVP設計，28V工藝耐壓，可靠性高
2A電流能力
SOT23-6超小封裝
?升壓芯片 XT1870
1M工作頻率，支持小電感，小電容，降低BOM成本
3.0-4.2V輸入，5V輸出，可帶載400mA以上
待機電流8uA，關斷電流＜0.1uA，高效延長了耳機倉的待機時間
效率高達94%
SOT23-5超小封裝
?彈窗控制開關 LN9721
可以實現5V與左右耳機的獨立控制，完美協助彈窗功能的實現
每路限流700mA
具有負載短路保護功能
與XT1870配合可完美替代真關斷升壓與雙PMOS組合，降低BOM成本
SOT23-6L超小封裝
?霍爾開關 LN4916
3.5mT的典型磁感應強度
4uA的待機功耗
單極性HALL，S極觸發，提高系統的抗干擾性能
采用SOT553超小封裝
